انواع گلگیر دریایی با ویژگی های اصلی



در بنادر، پایانه‌ها و مهندسی کشتی‌سازی مدرن، گلگیرهای دریایی به یک جزء ضروری برای تضمین ایمنی پهلوگیری و افزایش طول عمر زیرساخت تبدیل شده‌اند. با رشد مداوم حجم حمل و نقل جهانی، افزایش تناژ کشتی و پیچیدگی تدریجی سازه‌های اسکله، انرژی ضربه‌ای که بنادر و کارخانه‌های کشتی در حین پهلوگیری با آن مواجه می‌شوند نیز به طور مداوم در حال افزایش است. اگر سیستم های گلگیر به درستی طراحی نشده باشند، می تواند منجر به آسیب به کشتی ها یا سازه های پایانه، کاهش راندمان عملیاتی و حتی خطرات ایمنی شود.



بنابراین، خواه پیمانکاران EPC، مشاوران برنامه‌ریزی بندر، کارخانه‌های کشتی‌سازی یا اپراتورهای بندری، درک کامل ویژگی‌های ساختاری، شاخص‌های عملکرد و سناریوهای کاربردی مختلف بسیار مهم است.انواع گلگیرهای دریاییتصمیم گیری بهینه در طراحی، تهیه، نصب و نگهداری پروژه. انتخاب صحیح گلگیرهای قایق یا گلگیرهای کشتی نه تنها می تواند به طور موثر از کشتی ها و اسکله ها محافظت کند بلکه هزینه های نگهداری طولانی مدت-را کاهش داده و کارایی عملیات بندر را بهبود می بخشد.



این مقاله انواع گلگیرهای لاستیکی را شرح می دهد و مرجعی برای پروژه های ساخت بندر، بازسازی ترمینال و کارخانه کشتی سازی ارائه می دهد.

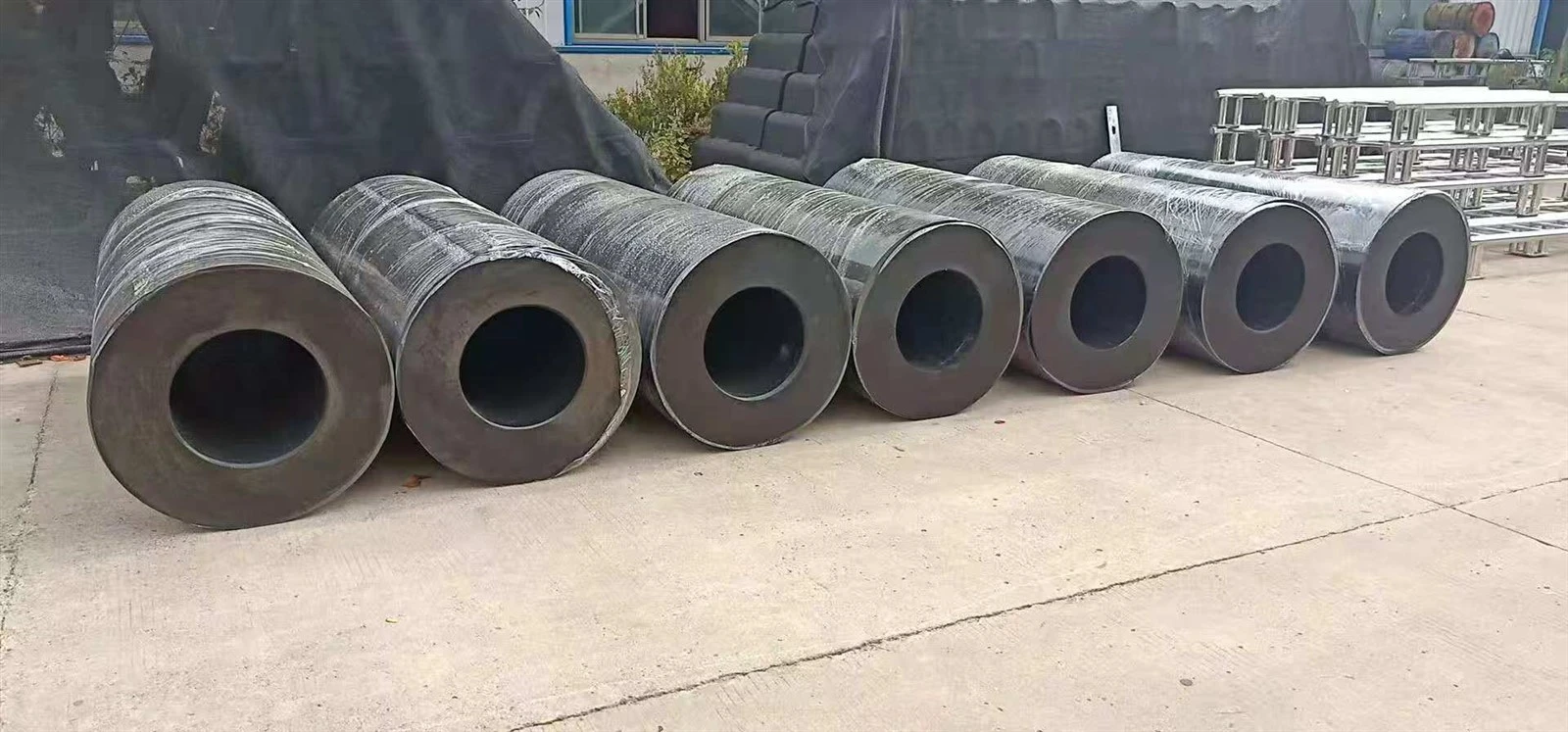

گلگیرهای استوانه ای

گلگیرهای استوانه اییکی از کلاسیک ترین انواع گلگیر لاستیکی دریایی است. سطح مقطع آنها یک استوانه جامد است که دارای ساختار ساده و نصب انعطاف پذیر است و قادر به توزیع یکنواخت نیروی ضربه پهلوگیری است. گلگیرهای استوانه ای معمولاً برای اسکله های با انرژی کم تا متوسط، مانند اسکله کشتی های باری کوچک، بنادر ماهیگیری، و اسکله های کشتی سازی سبک{3}} مناسب هستند. مزایای اصلی آنها شامل نصب سریع، دوام بالا، و نیازهای نگهداری کم است که آنها را به انتخابی ارجح برای بسیاری از پروژه های کم هزینه یا موقت تبدیل می کند.



اگرچه از نظر ساختاری ساده است، اما راندمان جذب انرژی گلگیرهای دریایی استوانه‌ای می‌تواند به طور کامل نیازهای اسکله‌های{0}}کوچک و متوسط ​​را در صورت طراحی مناسب برآورده کند. در طول ساخت، آنها را می توان از طریق چیدمان های ثابت یا معلق نصب کرد، و چگالی آرایش را می توان با توجه به جهت پهلوگیری کشتی تنظیم کرد تا از توزیع یکنواخت نیروی ضربه اطمینان حاصل شود و از استرس موضعی بیش از حد بر روی بدنه جلوگیری شود. بررسی منظم سفتی کابل ها یا پیچ و مهره های فولادی می تواند به طور موثر عمر مفید این ضربه گیرهای داک را افزایش دهد.

ویژگی ها و مزایا:
* جذب انرژی یکنواخت در سطح مقطع، مناسب برای اسکله های کم تا متوسط ​​انرژی
* ساختار ساده، نصب سریع
* دوام بالا، نیاز به نگهداری کم
کاربردهای معمولی:
* اسکله های بندر ماهیگیری، اسکله کشتی های باری کوچک
* بنادر رودخانه های داخلی و اسکله های سبک-
* اسکله های کار کشتی سازی









D{0}}گلگیرهای شکل

گلگیرهای نوع Dمعمولاً برای اسکله‌های سبک-یا نواحی اسکله با فرکانس بالا- استفاده می‌شوند. پشت صاف آنها نصب پیچ یا جوشکاری را تسهیل می کند و امکان چیدمان مداوم در طول حوض را فراهم می کند. شکل نیمه استوانه‌ای گلگیرهای لاستیکی D شکل تماس انعطاف‌پذیری را فراهم می‌کند و به طور گسترده برای یدک‌کش، قایق‌های کاری و اسکله‌های پایانه صنعتی استفاده می‌شود. ساختار جمع و جور و کم هزینه آنها آنها را به انتخابی ایده آل برای اسکله های کوچک و اسکله های سبک{7}} تبدیل می کند.



مزیت -گلگیرهای اسکله D شکل در اسکله‌های سبک{1}}در پایداری و صرفه‌جویی در استفاده از- فرکانس بالا نهفته است. در طول طراحی، چندین گلگیر پیوسته را می توان بر اساس طول اسکله و اندازه کشتی های پهلوگیری ترتیب داد تا از توزیع یکنواخت نیرو در طول پهلوگیری اطمینان حاصل شود. در طول ساخت، باید به درمان ضد خوردگی پیچ های ثابت و مقاومت در برابر پارگی مواد گلگیر توجه شود تا از تغییر شکل یا آسیب در طول استفاده طولانی مدت جلوگیری شود.

مزایا و ویژگی ها:
* هزینه کم، ساخت و نصب آسان
* حفاظت مداوم را ارائه می‌کند، با اسکله‌های-با فرکانس بالا سازگار می‌شود
* ساختار فشرده، به راحتی در اسکله های کوچک مرتب می شود
کاربردهای معمولی:
* یدک کش، قایق کار، اسکله کشتی های خدمات بندری
* اسکله های صنعتی کوچک، سکوهای تخلیه لجستیک
* اسکله قایق بادبانی یا کشتی باری سبک









گلگیرهای قوسی

گلگیرهای قوسییکی از پرکاربردترین گلگیرهای دریایی در بنادر مدرن است. ساختار V شکل آنها می تواند به طور موثر و یکنواخت نیروی ضربه پهلوگیری را توزیع کند و در عین حال ظرفیت جذب انرژی و مقاومت برشی را افزایش دهد. آنها برای اسکله های با انرژی متوسط ​​تا بالا، مانند پایانه های کانتینری، پایانه های Ro{3}}رو، و اسکله های بار عمومی مناسب هستند. گلگیرهای قوسی معمولاً با پانل های فولادی برای افزایش سطح تماس و پایداری نصب می شوند.



ساختار V شکل گلگیرهای لاستیکی دریایی قوسی به طور موثری نیروی ضربه را در سراسر پانل گلگیر در طول پهلوگیری پراکنده می کند، تمرکز تنش موضعی را کاهش می دهد و خطر آسیب به بدنه و ساختار پایانه را به حداقل می رساند. در طول ساخت، تماس نزدیک بین گلگیر و پانل فولادی باید به شدت کنترل شود. به طور همزمان، اندازه گلگیر باید بر اساس تناژ کشتی پهلوگیری و نیازهای انرژی طراحی اسکله انتخاب شود تا از پایداری و قابلیت اطمینان طولانی مدت اطمینان حاصل شود. برای تعمیر و نگهداری، بازرسی های منظم برای تغییر شکل گلگیر و وضعیت تثبیت پانل می تواند به طور قابل توجهی عمر مفید آنها را افزایش دهد و به محافظت موثر در برابر ضربه دریایی کمک کند.

مزایا و ویژگی ها:
* جذب انرژی بالا، نیروی واکنش پایدار
* مقاومت برشی قوی، مناسب برای پهلوگیری زاویه ای
* تعمیر و نگهداری کم، عمر طولانی
کاربردهای معمولی:
* پایانه‌های کانتینری، پایانه‌های رو-رو
* پروژه های نوسازی و توسعه بندر
* اسکله های بار عمومی









گلگیرهای مخروطی

گلگیرهای مخروطی به دلیل ساختار مخروطی منحصر به فرد خود، پایداری را حتی در صورت تغییر شکل زیاد حفظ می کنند و ظرفیت جذب انرژی بسیار بالایی را ارائه می دهند. آنها برای اسکله‌های پرانرژی مانند پایانه‌های LNG، پایانه‌های نفت، اسکله‌های کانتینری بزرگ، و بندرهای عمیق{2}آب مناسب هستند، و آنها را به نوع ترجیحی گلگیرهای دریایی برای پهلوگیری شناورهای با تناژ بالا تبدیل می‌کند و جذب ضربه‌های دریایی عالی را ارائه می‌دهد.



گلگیرهای مخروطیمی‌تواند در برابر ضربه پهلوگیری کشتی‌های بزرگ-تحمل کند و در عین حال نیروی عکس‌العمل کم را حفظ کند و فشار بر ساختار پایانه را کاهش دهد. در طول نصب، پانل فولادی باید محکم و محکم باشد تا از یکپارچگی محکم با گلگیر اطمینان حاصل شود. ساخت و ساز باید تأثیر دامنه جزر و مد، باد، امواج و زاویه پهلوگیری کشتی را روی گلگیر در نظر بگیرد. بازرسی منظم اتصال بین پانل فولادی و گلگیر، همراه با تعمیر و نگهداری به موقع پیچ و مهره و اجزای جوش داده شده، ضروری است. ظرفیت جذب انرژی بالای گلگیرهای مخروطی باعث می‌شود که عملکرد فوق‌العاده‌ای در اسکله‌های بزرگ-آب عمیق و در شرایط{6}} پهلوگیری با فرکانس بالا داشته باشند.

مزایا و ویژگی ها:
* راندمان جذب انرژی بالا، نیروی واکنش کم
* پایداری عالی تحت تغییر شکل بزرگ
* عملکرد بلند مدت-قابل اعتماد

کاربردهای معمولی:
* پایانه های LNG، اسکله های کانتینری بزرگ
* پایانه های نفتی و اسکله های VLCC
* درگاه‌های عمیق{0} بزرگ آب









گلگیرهای سلولی



گلگیرهای سلولی از طریق ساختار لاستیکی چند سلولی به جذب انرژی بالا و نیروی واکنش کم دست می یابند که فشار تماس یکنواختی را فراهم می کند. آنها برای اسکله‌های{2} پرانرژی مناسب هستند و به طور گسترده در پایانه‌های بار فله، کارخانه‌های کشتی‌سازی، اسکله‌های آب عمیق- بندر صنعتی و سایر مناطق استفاده می‌شوند. پایداری و دوام بالای آن‌ها در پروژه‌های مهندسی-مقیاس بزرگ برجسته است و آنها را به تجهیزات کلیدی حفاظت دریایی تبدیل می‌کند.



گلگیرهای سلولیبرای اسکله های-بزرگ-و پر انرژی{1} مناسب هستند. طراحی چند سلولی آن‌ها می‌تواند به طور مساوی تأثیر اسکله را توزیع کند و از کشتی و ساختار پایانه محافظت کند. در طول ساخت، لازم است از تماس نزدیک بین پانل و گلگیر اطمینان حاصل شود تا از تمرکز تنش موضعی جلوگیری شود. علاوه بر این، تعداد و اندازه سلول‌ها باید بر اساس جابه‌جایی کشتی و انرژی مورد نیاز اسکله انتخاب شود تا نیازهای استفاده طولانی‌مدت- با فرکانس بالا برآورده شود. بازرسی های منظم تعمیر و نگهداری می تواند از خستگی یا تغییر شکل لاستیک جلوگیری کند و از عملکرد پایدار گلگیر در طولانی مدت اطمینان حاصل کند.

مزایا و ویژگی ها:
* جذب انرژی بالا، نیروی واکنش کم
* فشار تماس یکنواخت، استرس موضعی روی بدنه را کاهش می دهد
* طول عمر طولانی، چرخه تعمیر و نگهداری طولانی

کاربردهای معمولی:
* پایانه‌های بار فله، اسکله‌های سنگین-
* اسکله های تجهیز کشتی سازی
* اسکله‌های آب عمیق- بندر صنعتی









گلگیرهای فوم

گلگیرهای فومگلگیرهای شناور شناور، سبک، مقاوم در برابر ضربه-و متحرک هستند. آنها دارای یک لایه بیرونی از-پلی اورتان مقاوم در برابر سایش و فوم داخلی بسته- هستند که آب را جذب نمی‌کند. آنها می توانند روی سطح آب شناور شوند و برای عملیات دریایی، اسکله های بندر دریایی و پایانه های موقت مناسب باشند و به عنوان گلگیرهای موثر ضد برخورد در این زمینه ها عمل کنند.



گلگیرهای دریایی فوم به دلیل شناوری و تحرک بالا، برای اسکله های موقت و محیط های عملیاتی دریایی بسیار مناسب هستند. در طول ساخت و ساز، آنها را می توان از طریق زنجیره های لنگر یا سیستم های شناور برای اطمینان از پایداری اسکله ثابت کرد. انتخاب باید تناژ کشتی، عمق اسکله و شرایط دریا را در نظر بگیرد تا چگالی کف و ضخامت پوسته مناسب را انتخاب کند و از پهلوگیری پایدار حتی در شرایط باد و موجی اطمینان حاصل کند. بازرسی منظم از سایش پوشش بیرونی و یکپارچگی فوم به افزایش طول عمر این گلگیرهای آبی کمک می کند.

مزایا و ویژگی ها:
*غرق نشدنی، شناوری بالا
* سازگاری بالایی با زوایای پهلوگیری و موقعیت های بدنه
* مقاوم در برابر سایش، مقاوم در برابر سوراخ شدن-، نگهداری ساده

کاربردهای معمولی:
* سکوهای عملیات دریایی
* بنادر دریایی، اسکله شناورهای دریایی
* اسکله های موقت، اسکله های شناور









گلگیرهای پنوماتیکی

گلگیرهای پر از هوا برای عملیات کشتی-به-کشتی (STS) و اسکله های موقت مناسب هستند. در داخل با یک لایه محافظ لاستیکی بیرونی باد می‌شوند، می‌توانند به سرعت مستقر شوند و با پهلوگیری بدنه چند زاویه{4} سازگار شوند، جذب انرژی بالا و نیروی واکنش کم را ارائه می‌دهند، بنابراین از برخورد دریایی قوی جلوگیری می‌کنند.



گلگیرهای پنوماتیکیبرای استقرار سریع و عملیات چند کشتی مناسب هستند که معمولاً برای اسکله های موقت یا عملیات STS استفاده می شود. در طول ساخت، فشار هوا باید با توجه به تناژ و فرکانس شناورهای پهلوگیری تنظیم شود. بررسی منظم لایه لاستیکی و یکپارچگی فشار برای جلوگیری از تخریب عملکرد به دلیل کاهش تورم یا پیری لاستیک ضروری است. انعطاف پذیری و ظرفیت جذب انرژی آنها را در اسکله های اضطراری و اسکله های کوتاه مدت- با فرکانس بالا متمایز می کند.

مزایا و ویژگی ها:
* جذب انرژی بالا، نیروی واکنش کم
* پایداری قوی در طول فرآیند پهلوگیری
* قابل استفاده برای انواع کشتی و اندازه های مختلف

کاربردهای معمولی:
* ارسال-به-انتقال نفت و گاز
* اسکله های موقت و اسکله های اضطراری
* اسکله های موقت برای پروژه های مهندسی خارج از کشور









نحوه انتخاب گلگیر لاستیکی مناسب

هنگام انتخاب گلگیرهای لاستیکی، هدف اصلی تضمین ایمنی پهلوگیری کشتی و در عین حال کاهش هزینه‌های نگهداری طولانی مدت ترمینال است. شرایط کاری مختلف و انواع کشتی با الزامات مختلف گلگیر مطابقت دارد. بنابراین، انتخاب باید بر اساس چندین عامل کلیدی باشد.



انواع گلگیر دریاییتفاوت های مشخصی در ظرفیت جذب انرژی، عملکرد تغییر شکل، خواص مواد و روش های نصب دارند. انتخاب نادرست ممکن است منجر به پهلوگیری ناپایدار، آسیب به ساختار ترمینال یا کوتاه شدن طول عمر گلگیر شود. بنابراین، تطبیق گلگیر مناسب با در نظر گرفتن نوع کشتی، فرکانس پهلوگیری، محیط سایت و شرایط ساختاری برای اطمینان از عملکرد پایدار درازمدت پروژه، و در نهایت از محافظت موثر در برابر ضربه دریایی پشتیبانی می‌کند.



عواملی که هنگام انتخاب گلگیر لاستیکی دریایی باید در نظر گرفته شوند عبارتند از:



نوع شناور و حالت پهلوگیری
* ظرفیت و ابعاد کشتی
* سر-در پهلوگیری، پهلوگیری مایل، یا پهلوگیری با فرکانس بالا-
* الزامات مختلف برای گلگیرها از یدک کش، فله بر، تانکر و غیره.
سازگاری با ساختار ترمینال
* ساختار دال{0}}تیر پایانه موجود می‌تواند در برابر نیروی واکنش گلگیر مقاومت کند یا خیر
* پانل های فولادی، سیستم های لنگر، سیستم های زنجیره ای و غیره مورد نیاز است
* آیا توزیع نیرو پس از فشرده سازی گلگیر یکنواخت است یا خیر
شرایط محیطی سایت
* شدت نمک پاشی
* درجه حرارت محلی و شدت تابش UV
* در اسکله ای با دامنه جزر و مد زیاد واقع شده باشد
فرکانس استفاده و چرخه نگهداری
* پهلوگیری با فرکانس بالا به مدل هایی با قابلیت بازیابی فشرده سازی قوی تر نیاز دارد
* نیاز به تعمیر و نگهداری ساده و کاهش فرکانس تعویض
کل هزینه مالکیت
* فقط به قیمت واحد نگاه نکنید، بلکه هزینه جامع را برای 8 تا 12 سال در نظر بگیرید
* انتخاب تولیدکنندگان با مواد پایدار، ساختارهای قابل اعتماد و پشتیبانی فنی، کارایی بهتری را ارائه می‌دهد{0}
